| 1 製品紹介 |
 |
|
| ＜簡易ライン施工機 OG-1 紹介動画＞ |
|
|
|
 写真はクリックで拡大します |
|
|
| 2 概要 |
|

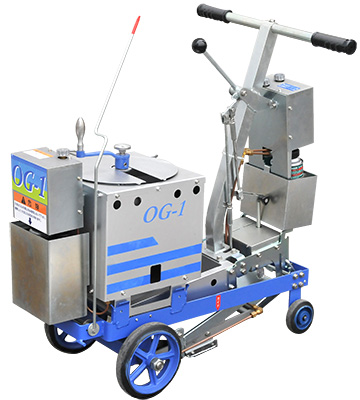

「簡易ライン施工機 OG-1」は、JIS-K-5665の3種に適合する路面標示塗料を180℃〜200℃で溶融し、幅150mm、厚さ1.5mmに形成しながら路面上に流し固めラインを施工する機械です。
その区画線はガラスビース散布はもちろん、白と黄色も変えることができます。 |
|
|
| 3 特長 |
|
|
 |
- ■エンジンやモーター等を使わない手動式のため、故障がほとんどありません。
- ■加熱源のカートリッジ式ガスボンベは入手および取り扱いが容易です。
|
|
 |
- ■メインタンクは38kg、サブタンクは18kgなので、軽トラックでの積み降ろしが可能です。
- ■特殊装備車両を必要としないので、軽トラックと1～2人の作業員で施工できます。コスト削減にも最適です。
|
|
 |
- ■前押し施工方式なので、安全確認が容易です。
- ■一度の溶融で最大25mのライン施工ができ、リピートすれば1日で200m以上の施工能力があります。
- ■ライン専業社と同品質のラインです。貼付ラインテープのように剥がれて、なくなることはありません。
|
|
|
|
|
|
| 4 用途・注意 |
|
- ■上下水道、ガス、電気、通信の地下埋設業種の小規模ライン。
- ■大小規模駐車場のラインの復旧。
- ■屋外専用。屋内での使用は不可。加熱中のメインタンク及びサブタンクに触れる場合は、必ず保護手袋をしてください。
- ■雨天と強風は避けてください。特に水には濡らさないでください。
|
|
|

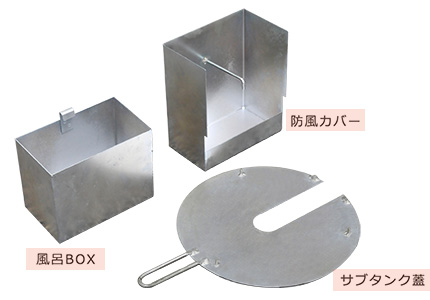

| 5 冬用３点セット |
|
 |
|
「冬用3点セット」とは、外気温5℃以上でのカートリッジ式ガスボンベの燃焼および溶融ができるパーツです。
セット内容は、「防風カバー」、「サブタンク蓋」、「風呂BOX」になります。 |
| 「冬用3点セット」 |
|
|
|
| 仕様 |
|
| 項目 |
OG-1型 |
| 作業方法 |
手動前押し型（3支点構造） |
| 区画線種類 |
溶融式ライン（JIS規格品） |
| 区画線巾 |
150mm |
| 区画線厚 |
1.5mm（1.0〜2.0mm） |
| 一回の塗布長 |
max 25m |
| 溶融方法 |
カートリッジ式ガスボンベ |
| 溶融時間 |
夏：約30分 , 冬：約45分 ／ライン材20kg当り |
| 適正温度 |
180℃〜200℃ |
| 本体寸法（重量） |
L.780mm × W.400mm × H.910mm（38g） |
| サブタンク寸法（重量） |
L.540mm × W.310mm × H.480mm（18kg） |
| 総重量 |
56kg |
|
|
| 付属品 |
|
| 作図糸OGライン（1）、チタンパウダー（1）、ローラー刷毛（1）、カットチゼル（1）、石トウ（1）、木柄金ヘラ（1）、SUSトレイ（1）、カートリッジ式ガスボンベ（4）、ハンドトーチバーナー（1）、ツールケース（1） |
|
| 消耗材料（約100m分） |
|
| ライン塗料（白）…60kg、プライマー…4リットル、ガラスビーズ…3kg |
| ※カートリッジ式ガスボンベは、4本必要です。 |
|
|
|
| 6 価格 |
|
| 商品名 |
規格・仕様 |
参考価格 |
| 簡易ライン施工機 |
OG-1（専用工具付き） |
580,000円 |
| 消耗材料100m分 |
塗料・ガラスビーズ・プライマー |
30,000円 |
| 冬用3点セット |
防風カバー・サブタンク蓋・風呂BOX |
30,000円 |
|
|
|
| 7 Q&A |
|
| （Q1）機械の耐久性は？ |
施工条件、保管状態等により異なる為、一概には申し上げられませんが、10年以上の耐久性があります。
ただし、レギュレーターの安全基準は10年となっています。 |
|
|
| （Q2）メンテナンスは必要？ |
施工後にメインタンクの塗料の除去及び塗料吐出口の清掃を行う必要があります。
また、施工時、保管時ともに雨に濡らさないよう注意する必要があります。 |
|
|
| （Q3）ラインを引くのに特別な技術は必要か？ |
| 前輪が共回りしますので、相応の直進性は確保されます。ガイドを作図に合わせて機械を押すだけで簡単に施工できますが、ある程度のライン作業知識は必要です。 |
|
|
| （Q4）乾燥までに、どのくらい掛かるのか？ |
| 夏と冬とでは多少違いますが、10分程度で解放できます。 |
|
|
| （Q5）カートリッジ式ガスボンベの安全性は？ |
| カセットコンロ用の市販品を使用しますので危険物ではありません。 |
|
|
| （Q6）消耗材料は特殊な物でないといけないか？ |
| JIS K5665 3種1号に適合する溶融式路面標示用塗料のみ使用できます。 |
|
|
| （Q7）15cm以外の幅のラインは引けるのか？ |
| 15cmのみです。30cmは2倍、45cmは3倍です…。残念ながら10cmは引けません。 |
|
|
| （Q8）消耗材料は少量でも購入出来るのか？ |
| 少量でも北海道から沖縄まで発送致します。 |
|
|
| （Q9）施工可能な外気温度は？ |
| 冬用3点セット使用により外気温 ５℃以上で施工可能です。但し強風時は避けてください。 |
|
|
| （Q10）故障した場合の修理は、どうなるのか？ |
| 機具なので機械的故障はありませんが代替機を準備しています。 |
|
|
| （Q11）この機械は屋内でも使用できますか？ |
| 屋外使用のみとなります。 |
|
|
| （Q12）白色だけでなく黄色も標示したいが？ |
| 上部サブタンク（別売）を購入いただくことになります。 |
|
|
| ※ライン施工方法が不明の場合は、購入しないでください。 |
|
|
|

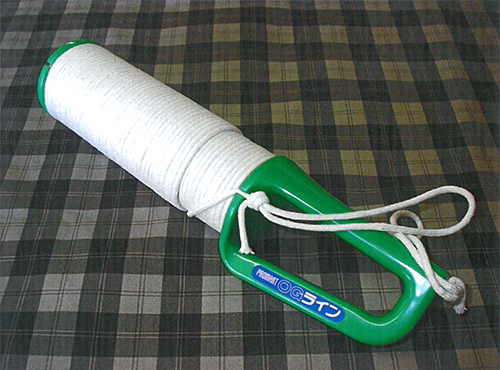

| 8 作図糸OGライン（15m） |
|
 |
|
- ・ケース内にチタンパウダー（別売）を入れて使用します。
- ・チタンパウダーを使用するため作図後にプライマーを塗っても消えません。
また、雨が降っても1週間程度は消えません。
- ・特殊糸（袋状糸）を使用しているため引張強度が高く、また作図糸へのチタンパウダーの付着が良好です。
- ・作図糸がケースの中を貫通しているので、いちいち巻き戻す必要がありません。
（一定方向に引き出し続け終端まできたら反対に引き出すことで連続して使用できます）
- ・出荷時は15m×2本の作図糸を付属しています。（作図糸は予備としてお使い下さい）
|
|
※チタンパウダーが直接肌に付かないように保護手袋等を使用してください。 |
|
 |

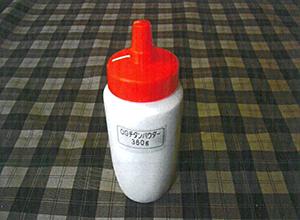

チタンパウダー（360g） |
|
|
|
| |
|
